产品描述
◆一、产品简介：
铠装式液位变送器是采用进口不锈钢隔离膜片的高精度、高稳定性力敏芯片经合理精 密的结构设计和厚膜技术温度补偿、信号放大、V/I转化，对不锈钢壳体进行全密封焊接，有通气导管的防水电缆，使传感器背压腔与大气连通，从而制成工业标准的4～20mA或0～10mA信号输出且性能稳定可靠的全固态产品。
该变送器广泛用于水厂、炼油厂、化工厂、玻璃厂、污水处理厂等对各种液体静态、动态液位的测量和
控制。零点和量程的校准在中继盒中进行。
◆二、技术性能
量 程 范 围 | 0～0.5…3M |
过 载 压 力 | 2倍满量程 |
测 量 介 质 | 与316L不锈钢兼容的液体 |
输 出 信 号 | 4～20mA 0～10mA 二线制 |
1～5VDC 0～5VDC 三线制 | |
供 电 电 压 | 12～36VDC (标定值为+24VDC) |
精 确 度 | ±0.2%F.S ±0.3%F.S ±0.5%F.S |
长 期 稳 定 性 | ≤±0.2%F.S/年 |
补 偿 温 度 | 0～70℃ |
介 质 温 度 | －20～+85℃ |
响 应 时 间 | ≤1ms |
负 载 电 阻 | R=（U-12.5）/0.02-RD 其中：U为电源电压，RD为电缆内阻 |
寿 命 | ＞1×108压力循环 （25℃） |
膜 片 材 料 | 316L不锈钢 |
壳 体 材 料 | 1Cr18Ni9Ti |
压 力 接 口 | 螺纹链接式、法兰安装式 |
电 气 链 接 | 接线端子 |
防 爆 等 级 | ExiaIICT6 |
防 护 等 级 | IP67 |
◆三、产品特点
●耐腐蚀，耐磨损
●精度高，稳定性好
●防腐性好：316L膜片
●防雷击设计
●防结露工艺
●本安防爆

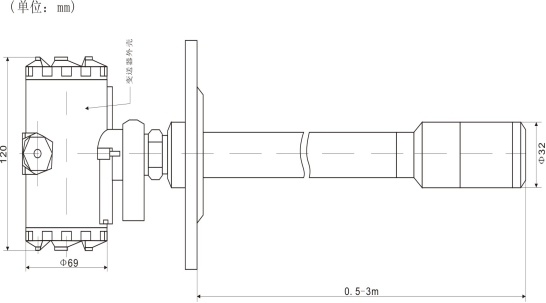

◆四、外型结构
五．选型一览表：
铠装液位变送器 | |||||||||
代码 | 类别 | ||||||||
A | 杆式 | ||||||||
E | 缆式 | ||||||||
代码 | 输出信号类型 | ||||||||
1 | 4-20mA | ||||||||
2 | 0-5V或0-10V | ||||||||
3 | 4-20mA+RS485 | ||||||||
代码 | 工作压力 | ||||||||
B | 常规型 | ||||||||
C | 1.0MPa | ||||||||
D | 1.6MPa | ||||||||
F | 特殊压力可订做 | ||||||||
代码 | 接液材质 | ||||||||
4 | 316L不锈钢 | ||||||||
5 | 线缆型 | ||||||||
6 | 聚四氟 | ||||||||
代码 | 过程连接方式 | ||||||||
G | M30×1.5螺纹或者 G1螺纹 | ||||||||
H | DN50法兰连接 | ||||||||
J | DN80法兰连接 | ||||||||
K | DN100法兰连接 | ||||||||
M | 定制各规格法兰、各种螺纹连接 用文字注明要求 | ||||||||
代码 | 介质温度 | ||||||||
7 | 标准型≤80℃ | ||||||||
8 | 中温型≤160℃ | ||||||||
9 | 高温型≤350℃ | ||||||||
代码 | 显示表头选项 | ||||||||
A01 | 普通型（不带显示表头） | ||||||||
B02 | 带LCD表头（液晶显示） | ||||||||
代码 | 量程 单位（mm） | ||||||||
L | 文字注明 例量程1米 则代码为L1000 | ||||||||
A | 1 | B | 5 | G | 7 | A01 | L1000 | 选型举例 | |
