GSK系列液位信号器，适用于各种敞开和低压条件下的液面位置测量。可在所要求的液面位置测量，准确地发出相应的控制信号，以便及时的报警或自动控制水泵电动机的启动和停止等。

GSK干簧管式浮球液位控制器由大功率干式舌簧管（以下简称干簧管）作为主要控制元件，干簧管装于导管内；浮球套于导管外，球内装有环形恒磁磁钢；导管上部设有密封接线盒，内设接线端子，导管底部用螺纹底套密封，GSK干簧管式浮球液位控制器导管垂直定装于水塔-水箱-水池等开口容器内，GSK系列干簧管式浮球液位控制器浮球随水位变化而上-下升降，当水位降至被控制的低落水位（或升至被控制的高水位）时，干簧管受到磁场的作用，克服簧片复原力矩，簧片动作（常开接点闭合，常闭接点断开），发出低水位或高水位信号，并且作用于水位自动控制装置或水位报警装置。

材料：不锈钢、聚丙烯、聚四氟乙烯
浮球尺寸：Φ120mm Φ100mm Φ75mm Φ70mm Φ45 Φ28
测量范围：0～6000mm
工作压力：0～0.6MPa (PVC≤0.25MPa)，防爆型≤1MPa
适用介质：清、污水、酸碱溶液、绝缘液体
介质温度：PVC-5℃～+55℃，不锈钢-40℃～+100℃
触头容量：AC或DC 200V，1A

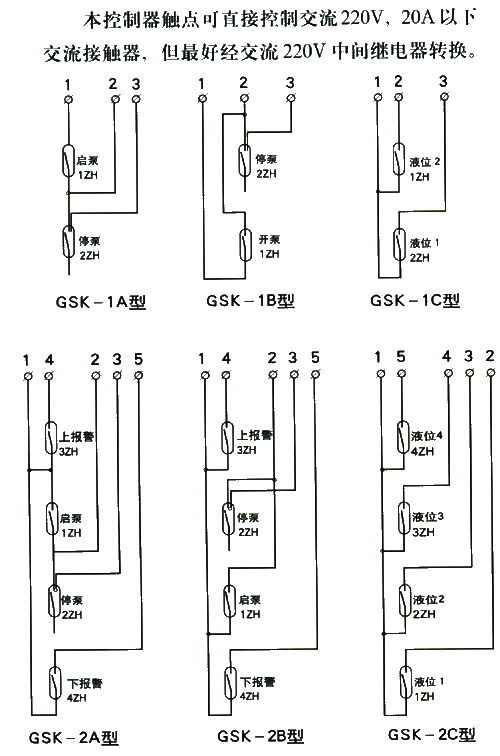

注：1.本控制器触点可直接控制交流220V,20A以下交流接触器，但好经交流220V中间继电器转换。
2.可以按照客户要求生产防爆标准型(ExdIIBT4)、侧装型、其他非标型，法兰规格和整体材质可由客户自定。

结构简单，性能稳定，准确可靠，多种规格，信号器的导向管，浮球等材质均采用更优不锈钢材料，该装置适用于工矿企业、民用建筑、科技研究领域中的水塔、水箱、水池等的水（液）位自动控制或报警。同时也可广泛就用于环境保护的“三废”处理排污放液的设施之中。



GSK干簧式浮球液位开关选型提示：



GSK(YW-67)干簧管式浮球液位控制器(杆式浮球液位控制器、多点开关量输出控制)
GSK-1A浮球液位控制器用于容器排液，实现水泵或电机的高水位启泵、低水位停泵的两点自动控制。
GSK-1B与GSK-1A作用相反,用于容器给液，实现水泵或电机的低水位启泵、高水位停泵的两点自动控制。
GSK-2A和GSK-2B比GSK-1A和GSK-1B多两个点，在实现高低两点水位自动控制的同时，可发出超 高和超低水位报警。
GSK-1C和GSK-2C及GSK-3C主要配套液位显示仪表使用，一般不作为液位控制使用。其可以显示二点、四点及四个以上点位。
订货时需要提供参数：杆长、接点位置、法兰规格等，我们根据这些参数安排生产。

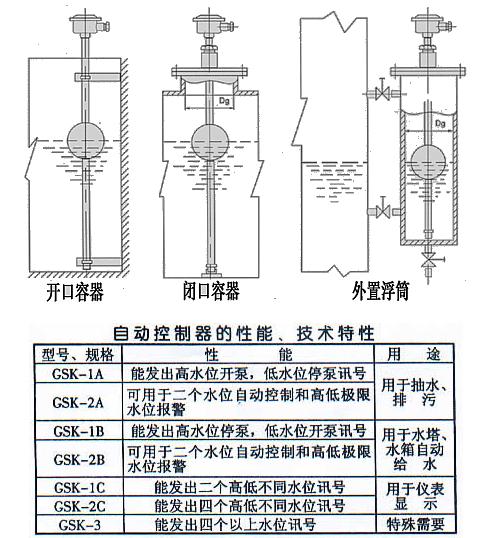

规格　　　　　　　结构 　　　　　　　　　　　　　　　　性能用途
GSK-1A　一只常开干簧管,一只常闭干簧管 能发出高水位开泵,低水位停泵讯号,用于抽水、排污
GSK-2A　三只常开干簧管,一只常闭干簧管 可用于二个水位自动控制和高低液位J限报警
GSK-1B　一只常闭干簧管,一只常开干簧管 能发出高水位停泵,低水位开泵讯号,用于水塔、水箱自动给水
GSK-2B　一只常闭干簧管,三只常开干簧管 可用于二个水位自动控制和高低液位J限报警
GSK-1C　二只常开干簧管　　　　　　　　能发出二个高低不同的水位讯号,用于报警或仪表显示
GSK-2C　四只常开干簧管　　　　　　　　能发出四个高低不同的水位讯号
GSK-3*　四只以上干簧管　　　　　　　　能发出四个以上的水位讯号(特殊需要另议

1·关系易碎元件，与导线连接处需要用一段多股软线过渡。
2·关须在垂直状态下使用，触点位于上方，倾斜角不应大于30。
3·较潮湿环境中使用时，需用绝缘材料包扎处理。
4·导向管较长时，下端应加固定措施。
5·用时如导向管杆体过长，可将接线盒卸下切除导向管多余部分，然后再安装好接线盒部分即可。
6·露天使用时，需在接线盒部分加装防护罩。
7·提高运输效率和成本，一般杆长超过3M左右时，分成若干节（发快递每节不超过1000mm），我们做好对接牙丝，用户可以直接安装，并做水压试验，确定不漏方可使用。

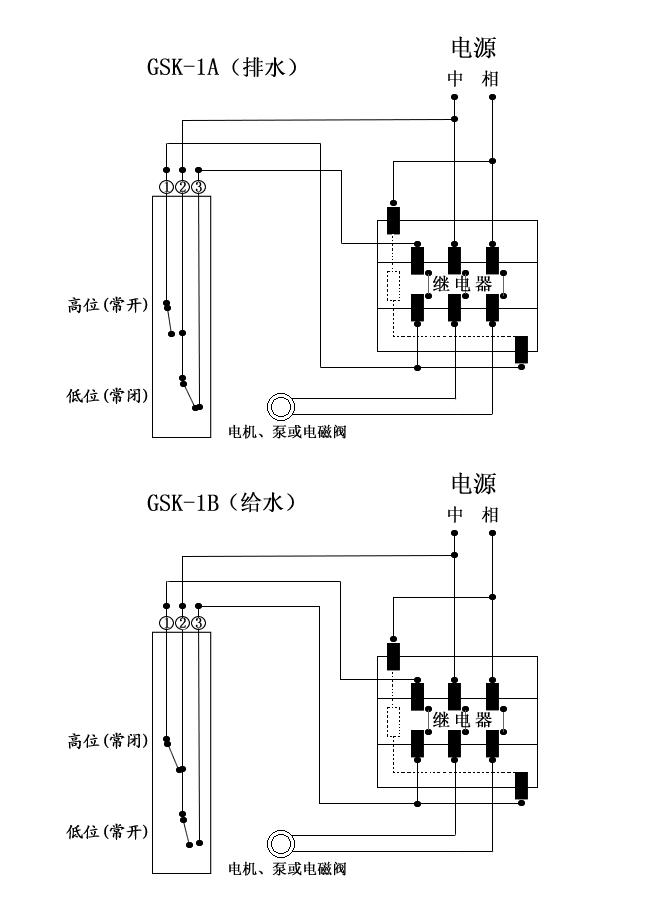

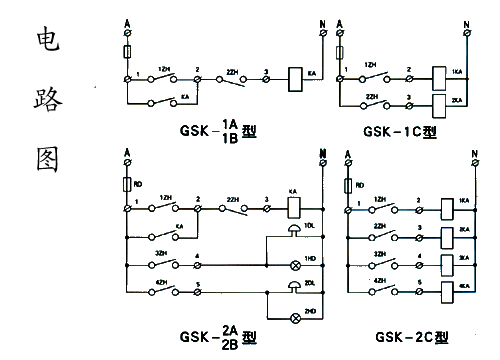

GSK干簧式浮球液位开关电路图及接线图：
