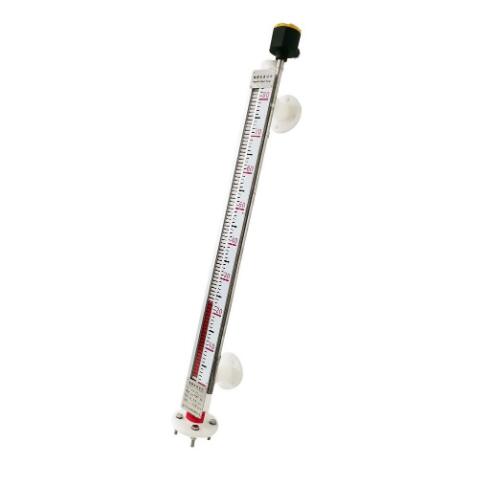

保温型磁翻板液位计(UHZ型)结构是在原基础上增设保温隔套管，保温连接管与设备保温系统相连接，通过开启阀门的大小即可达到所需的温度，适用用与介质对奥氏体不锈钢不腐蚀，介质高温汽化，凝固点低的场合。



保温型磁翻板液位计(UHZ型)基本参数

（1）连接法兰中心距离L（mm）：350~15000

（2）介质密度（g/cm3）：0.425~2

（3）操作温度（℃）：-40~450

（4）压力等级（MPa）：0.6，1.0，1.6，2.5，4，6.3



保温型磁翻板液位计(UHZ型)是由本体、浮标、翻板箱等部件组成，其工作原理是根据阿基米德定律，利用磁性浮标驱动双色薄片来显示液面的位置，采用双色（黑色呈气相，红色呈液相）翻片显示。当液面上升时，液相翻板翻成红色，液面下降时，气相翻板翻成黑色，从而醒目指示容器内的液位变化，指示连续直观醒目、无盲区，在任何情况下都不会出现假液位。而且结构简单，安装维修方便，量程大，设计压力高使用寿命长，使用范围广。



保温型磁翻板液位计(UHZ型)是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。配置上、下限开关输出，可实 现远距离报警、限位控制。配置变送器，可实现液位的远 距离指示、检测与控制。

    根据在容器安装位置的不同，提供侧装和顶 装两种形式。

    根据工作介质不同，提供不锈钢和 ABS 工 程塑料两种材质；其中 ABS 特别适用于酸、碱等腐蚀性介质。



保温型磁翻板液位计(UHZ型)结构特点

    l 基本型 液位计根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的长久磁钢通过磁耦合作用，驱动红、白色翻柱翻转 180 。 液位上升时，翻柱由白色转为红色，下降时由红色转为白色，从而实现液位的指示。

    l 上下限开关输出 利用磁性浮子随液位移动，使安装在液位计立管设定位置的簧片开关动作，实现 ON-OFF 控制或报警。

    l 电远传 在磁浮子液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量无件依次动作，获得电阻信号变化，转换成 0~10mA 或 4~20mA 的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示。



保温型磁翻板液位计(UHZ型)主要技术参数



安装形式内容		侧装式	顶装式
安装间距 (测量范围)		500,800,1100,1400,1700, 2000,2500,3000,3500,4000, 4500,5000,5500,6000mm	500,800,1100,1400,1700, 2000,2500,3000mm
工作压力		0.6,1.6,2.5,4.0MPa	0.6,1.6,2.5MPa
介质密度		≥ 0.5g/cm 3	≥ 0.76g/cm 3
连接法兰	不锈钢	法兰 20-40(D N 20 P N 4.0)  (GB9119-88)	法兰 200-25(D N 200 P N 2.5)  (GB9119-88)
	ABS	法兰 20-10(D N 20 P N 1.0) (GB9119-88)	法兰 200-6(D N 200 P N 0.6)  (GB9119-88)
主体材料		ABS( 工作压力 0.6MPa) 1Cr18Ni9T
介质温度		-40 ℃ ~100 ℃ (ABS: -40 ℃ ~80 ℃ )
环境温度		-40 ℃ ~+70 ℃
示值误差		± 10mm
介质粘度		≤ 1st(10 - 4 m/s)
上下限开关  输出		1. 控制灵敏度 : 10mm  2. 输出接点容量 : AC220V2A  3. 接点寿命 : 5 × 10 4
电远传连续显示		1. 精度 : ± 1.5%  2. 输出负载 : 750  3. 输出信号 : 0~10mA 输出 ,220VAC 电源  4~20mA 输出 ,24VDC 二线制  4. 防爆特征 ia Ⅱ CT4 本质安全型



型号 ：



UHZ翻柱式磁浮子液位计
		代码  1  2	安装方式  侧装式  顶装式
			代码  1  2	主体材质  ABS  1Cr18Ni9Ti
				代码  1  2  3  4	公称压力  0.6MPa( ***适用于主体材质为 ABS 时 )  1.6Mpa  2.5Mpa  4.0MPa
					代码  1  2  3  4  5	型式  基本型  带上、下限开关输出  带电远传 (0~10mA 输出 ,220V,AC)  带电远传 (4~20mA 输出 ,24V,DC)  带本安防爆型远传 (4~20mA 输出 ,24V,DC)
							安装间距 ( 测量范围 )
							L1	安装深度 ( 顶装式 ) (0~4000mm 任选 )
								介质  密度		g/cm3
UHZ 1 1 1 1 L= □ L= □ p= □
